名稱：硬密封閘閥機床
描述：機床采用數控系統控制，操作簡單、。兩個斜面同時加工，提高加工效率，節省人工，降低成本。
詳細說明：

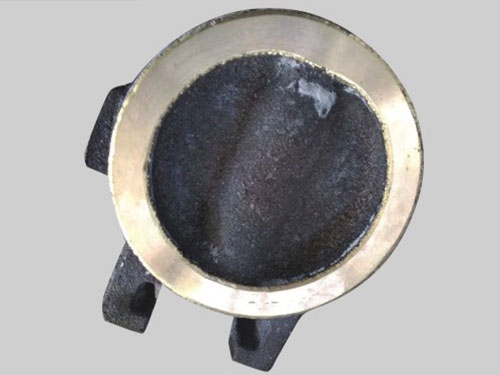

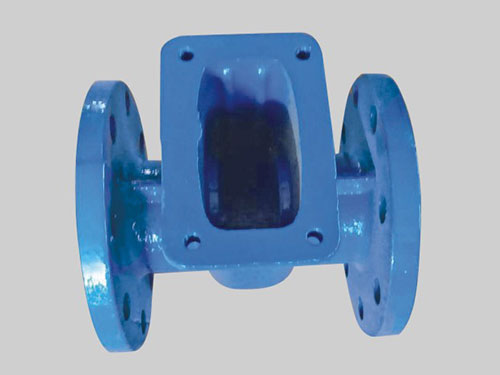

1.機床適用于各種硬密封閥門與閘板結合面的加工、加工、減少人工、加工尺寸統一性高、操作簡單。
2.加工：在加工過程中數控機床采取動力頭同時工作的方式可以在同一時間內完成整個閥門兩個封水面的加工。所需時間在45秒-2分鐘。
3.減少人工：可以一人同時操作兩臺車床或者同時操作一臺本車床與一臺多孔鉆床。
4.加工尺寸統一性高：本機床采用數控控制系統無需重復對刀，從而提高尺寸的統一性。
5.操作簡便：機床采用數控控制系統，有數控操作經驗者一學即會。
規格參數：
|
硬密封閘閥機床規格參數 |
||||||
|
項目 |
機床規格 |
YCⅡYZ200HT |
YCⅡYZ400HT |
YCⅡYZ600HT |
YCⅡYZ800HT |
|
|
技術規格 |
車削直徑 |
Φ240 |
Φ460 |
Φ680 |
Φ900 |
|
|
加工長度 |
400 |
500 |
700 |
1000 |
||
|
X軸行程 |
50 |
170 |
450 |
570 |
||
|
Z軸行程 |
280 |
350 |
450 |
600 |
||
|
加工精度 |
平面度 |
≤0.05 |
≤0.05 |
≤0.1 |
≤0.1 |
|
|
表面粗糙度 |
3.2 |
3.2 |
3.2 |
3.2 |
||
|
主軸傳動 |
傳動形式（齒輪變速） |
4檔變速 |
4檔變速 |
3檔變速 |
3檔變速 |
|
|
主軸轉速范圍 (r/min) |
72-256 |
72-256 |
40-166 |
40-166 |
||
|
主軸電機型號 |
YE2-132M-6-5.5KW |
YE2-132M-6-7.5KW |
YE2-180L-8-11KW |
YE2-180L-8-11KW |
||
|
數控控制系統（選配） |
南京華興---伺服系統 廣州數控---伺服系統 |
|||||
|
進給形式 |
伺服電機 |
7.5N.m |
10N.m |
15N.m |
15N.m |
|
|
機床外形 |
全防護 |
機床外形尺寸（長X寬X高mm） |
3800X1500X1700 |
4500X1800X2200 |
5000X1800X2200 |
5400X2300X2500 |
|
簡易防護 |
機床外形尺寸（長X寬X高mm） |
3600X1500X1700 |
4350X1800X2200 |
4800X1800X2200 |
5200X2300X2500 |
|
|
機床重量 |
28000 |
40000 |
57000 |
85000 |
||
|
